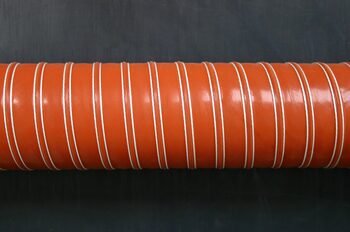

La tubazione flessibile P4 E è realizzata con un tessuto in fibra di vetro spalmato ed impregnato da ambo i lati di silicone e una spirale in filo di acciaio armonico bronzato, alloggiata a vista all'interno del tubo. Un cordoncino in fibra di vetro impregnato di silicone corre all'esterno parallelo alla spirale.
Il P4 E si caratterizza per un'ottima resistenza alla alte e basse temperatre, mantenendone inalterata la flessibilità. Buona è la tenuta alla depressione e a medi livelli di pressione. Buona è anche la resistenza all'ozono, ai raggi UV ed ai solventi, discreta agli oli vegetali ed animali.
Applicazioni:
- Aspirazione gas e fumi ad alte temperature
- Smaltimento aria calda da rotative di stampa
- Aspirazione gas di scarico motori
- Ventilazione industria dei forni industriali
- Aspirazione in ambienti esterni
Colore: rosso mattone con filo esterno bianco
Temperatura di esercizio: -80 °C +300°C (+315 °C se intermittenti)
Lunghezza standard 4m. Altre lunghezze a richiesta e uguali ed inferiori a 6 m, salvo i diametri 350 mm e 406 mm la cui lunghezza massima è 2,5 m.
Diametro interno (mm) |
Peso (g/m) |
Raggio di curvatura (mm) |
Pressione (bar) |
Depressione (bar) |
13 |
100 |
15 |
1,70 |
0,51 |
19 |
110 |
18 |
1,60 |
0,50 |
25 |
120 |
20 |
1,60 |
0,50 |
30 |
140 |
25 |
1,40 |
0,49 |
32 |
140 |
26 |
1,40 |
0,49 |
38 |
170 |
31 |
1,30 |
0,49 |
41 |
200 |
34 |
1,30 |
0,47 |
42 |
205 |
35 |
1,20 |
0,45 |
44 |
210 |
36 |
1,20 |
0,45 |
45 |
215 |
36 |
1,20 |
0,45 |
50 |
250 |
42 |
1,20 |
0,42 |
55 |
270 |
46 |
1,10 |
0,41 |
57 |
280 |
47 |
1,10 |
0,40 |
60 |
300 |
50 |
1,10 |
0,39 |
63 |
315 |
54 |
1,10 |
0,38 |
64 |
320 |
54 |
1,10 |
0,38 |
65 |
340 |
55 |
1,10 |
0,37 |
70 |
360 |
59 |
1,10 |
0,35 |
76 |
410 |
65 |
1,10 |
0,33 |
80 |
440 |
68 |
1,00 |
0,31 |
82 |
455 |
69 |
1,00 |
0,30 |
83 |
460 |
70 |
1,00 |
0,30 |
89 |
485 |
73 |
1,00 |
0,29 |
95 |
560 |
80 |
0,90 |
0,27 |
102 |
650 |
86 |
0,90 |
0,26 |
108 |
680 |
92 |
0,90 |
0,24 |
110 |
690 |
93 |
0,90 |
0,24 |
114 |
710 |
97 |
0,90 |
0,22 |
120 |
760 |
103 |
0,80 |
0,20 |
127 |
800 |
110 |
0,80 |
0,17 |
130 |
820 |
112 |
0,80 |
0,17 |
140 |
900 |
118 |
0,70 |
0,15 |
152 |
990 |
127 |
0,70 |
0,14 |
160 |
1050 |
133 |
0,60 |
0,13 |
165 |
1080 |
138 |
0,60 |
012 |
173 |
1130 |
145 |
0,60 |
0,12 |
178 |
1180 |
149 |
0,60 |
0,11 |
203 |
1330 |
170 |
0,50 |
0,07 |
229 |
1480 |
199 |
0,40 |
0,06 |
254 |
1680 |
229 |
0,40 |
0,04 |
305 |
2050 |
276 |
0,20 |
0,02 |
350 |
2352 |
316 |
0,15 |
0,01 |
406 |
2690 |
362 |
0,10 |
0,01 |
